产品介绍

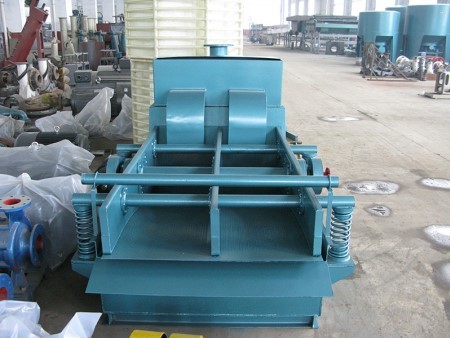

振框平筛

一 技术特性

用于纸浆的粗选、净化。通过高频率振动将浆中的骨节、薄膜及粗大杂质筛出。

二 技术参数

型号:    1.0                    2.0

生产能力:20-40T/D            30-60T/D

筛选面积:1.0㎡              1.0㎡

筛板规格:580×2100           1080×2100

振动频率:1400次/分           1400次/分

进浆浓度:1-1.5%              1-1.5%

出浆浓度:0.8-1.2%            0.8-1.2%

振幅:3-4㎜                   3-4㎜

配用电机:Y100L-4/3KW         Y132S-4/5.5KW

三 设备结构:由进浆箱、筛体、浆槽、减振弹簧、喷水装置和弹性联轴器等组成。

1进浆箱由4㎜低碳钢板焊接而成,进浆口直径为PN1.0 DN100为了进料均匀设有挡浆板。

2筛体支承在减振的弹簧上,是由筛框与筛板构成。筛框低碳钢板Q235-A制成。筛板采用304不锈钢。

3减振弹簧:座式弹簧减振,弹簧材料为65Mn。弹簧座用35圆钢车制。

4浆槽:采用5㎜厚钢板焊接,底座采用8#槽钢及L50×40×4的角钢焊接,设由液位调节门,材料全部为低碳钢Q235-A。

5喷水装置:采用G1/4″的镀锌钢管,钻Φ4㎜孔。

6传动装置:振动轴通过一条通过中间轴和两个弹性联轴器由电动机直接带动回转,轴的两头装有偏重轮,轴的两端则支承在两端的滚动轴承。轴的材料采用45#钢,调质处理,轴承采用113613,偏重轮Φ150×25材料为HT150,轴承体、联轴器材料为HT150,电机座型钢焊接。
